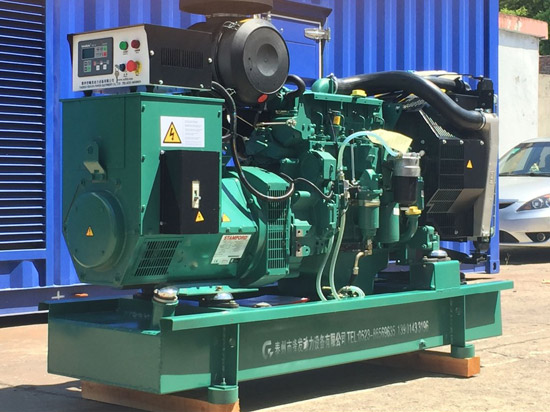

100KW东风康明斯发电机组

国二系列：

柴油发电机组参数：
型号	FFDL-C100GF	机组功率(KW)	100
输出电压(V)	400/230	额定输出电流(A)	180
接线方式	三相四线	功率因素	0.8(滞后)
启动方式	24V直流电启动	频率(Hz)	50
机组重量	1200	机组尺寸(参考值)	2150*900*1450mm
海拔高度	1500	稳态电压调整率	≤±2.5%
稳态频率调整率	≤±5%	稳态电压波动率	≤±1%
稳态频率波动率	≤±0.5%	瞬态电压调整率	-15%~+20%
瞬态频率调整率	-10%~+10%	电压稳定时间	≤1S



柴油机参数
柴油机品牌	东风康明斯	型号	6BTA5.9-G2
额定转速	1500	功率（kW）	106/116
气缸数	6缸	气缸排列方式	直列
缸径*行程	102*120	压缩比	17.3:1
调速方式	电子调速	供油方式	直喷
燃油	中国0#轻柴油	燃油耗率（g/kw.h）	≤208
进气方式	增压、中冷	机油耗率（g/kw.h）	≤4
稳态调速率	≤5%	排放标准	国II
冷却方式	满足环境温度40℃水箱散热器，皮带驱动冷却风扇，带风扇安全护罩



电机参数
电机品牌	锋发	电机型号	FFH-100
额定功率(KW)	100	额定电压（V）	400/230
额定转速	1500	额定频率(Hz)	50
励磁方式	无刷自励	材质	100%纯铜线制造
防护等级	IP23	绝缘等级	H
接线方式	三相四线Y型绕接	调节方式	AVR(自动电压调节器)

国三系列：

柴油发电机组参数：
型号	FFDL-C100GF	机组功率(KW)	100
输出电压(V)	400/230	额定输出电流(A)	180
接线方式	三相四线	功率因素	0.8(滞后)
启动方式	24V直流电启动	频率(Hz)	50
机组重量	1100	机组尺寸(参考值)	2300*980*1450mm
海拔高度	1500	稳态电压调整率	≤±2.5%
稳态频率调整率	≤±5%	稳态电压波动率	≤±1%
稳态频率波动率	≤±0.5%	瞬态电压调整率	-15%~+20%
瞬态频率调整率	-10%~+10%	电压稳定时间	≤1S



柴油机参数
柴油机品牌	东风康明斯	型号	QSB5.9-G2
额定转速	1500	功率（kW）	96/106
气缸数	6缸	气缸排列方式	直列
缸径*行程	102*120	压缩比	16.5:1
调速方式	电子调速	供油方式	电喷
燃油	中国0#轻柴油	燃油耗率（g/kw.h）	≤208
进气方式	增压、中冷	机油耗率（g/kw.h）	≤4
稳态调速率	≤5%	排放标准	国三
冷却方式	满足环境温度40℃水箱散热器，皮带驱动冷却风扇，带风扇安全护罩



电机参数
电机品牌	锋发	电机型号	FFH-100
额定功率(KW)	100	额定电压（V）	400/230
额定转速	1500	额定频率(Hz)	50
励磁方式	无刷自励	材质	100%纯铜线制造
防护等级	IP23	绝缘等级	H
接线方式	三相四线Y型绕接	调节方式	AVR(自动电压调节器)

标定环境
·环境温度 : ≤40℃ ·相对湿度 : ≤60% ·海拔高度 : ≤1000m
·符合 ISO3046 及 ISO8528 的要求。
可选件配置
·ATS自动负载转换柜 ·自动并车并机柜（丹麦DEIF模块）
·集装箱型发电机组
·移动拖车型电站
·防雨罩型发电机组
·静音型移动电站
·远程微机接口
·运行500-1000小时零配件
